Transistoren
Mit Hilfe von Transistoren ist es möglich, mit einem geringen Stromfluss einen stärkeren Stromfluss zu beeinflussen. Der Transistor besteht aus drei Schichten:
deren Dotierungen beide gleichgepolt sind,
Legt man an Emitter und Kollektor eine Spannung, so passiert gar nichts, die Basis zwischen den beiden äußeren Schichten sperrt den Stromfluss.
Erst wenn an die Basis eine der Emitterspannung entgegengesetzte, geringe Steuerspannung angelegt wird, fließen Elektronen über die Emitter-Basis-Strecke. Da die Basisschicht sehr dünn ist, werden einige Elektronen vom Weg abgelenkt, fließen über den Kollektor ab (mittleres Bild) und lösen einen Lawineneffekt aus, der einen wesentlich stärkeren Stromfluss auf der Emitter-Kollektor-Strecke verursacht. Das Schaubild zeigt die Vorgänge an einem NPN-Transistor.
Der stärkere Stromfluss vom Emitter zum Kollektor ist proportional zum Basisstrom, deshalb kann mit geringem Strom ein stärkerer gesteuert werden. Wird das positive Potential an der Basis wieder abgeschaltet, bricht der Stromfluss über Emitter und Kollektor auch wieder ab.
Ursprünglicher Zweck des Transistors ist der eines ferngesteuerten Widerstands (Transmitting Resistor).
Der Emitter-Kollektor-Strom ist direkt proportional zum Basisstrom, dabei reicht ein geringer Basisstrom aus, um einen weit stärkeren Stromfluss auf der Emitter-Kollektor-Strecke zu bewirken. Der Transistor ist ein Stromverstärker, mit dem schwache Signale in kräftigere umgesetzt werden. Der Verstärkungsfaktor, also das Verhältnis von Basisstrom zu Emitter-Kollektor-Strom wird in Datenblättern regelmäßig mit dem griechischen Buchstaben β bezeichnet.
Allerdings funktioniert so eine Verstärkung nicht bis ins Unendliche. Eine typische Verstärkungskennlinie macht deutlich, dass im unteren Basisstrombereich ein linearer Zusammenhang besteht, ab einem bestimmten Basisstrom aber die Kennlinie abflacht, bis sie parallel zur x‑Achse verläuft. In diesem Sättigungsbereich bringt es überhaupt nichts, den Basisstrom noch mehr zu verstärken, der Ausgangsstrom wird nicht größer.
Die häufigsten Anwendungen von Transistoren im Modellbahnbereich finden im Sättigungsbereich statt. Er wird nicht als Verstärker, sondern schlicht als elektronischer Schalter eingesetzt.
Die Anwendungstechnik unterscheidet drei unterschiedliche Arten, einen Transistor zu betreiben; in unserem Elektronik-Segment begegnen wir fast ausschließlich der Emitterschaltung, bei der der Emitter direkt am Versorgungspotential liegt und der Verbraucher zwischen Kollektor und Gegenpotential geschaltet wird. Die anderen beiden Grundschaltungen haben ihre speziellen Anwendungen, die für Modellbahnzwecke nicht weiter von Interesse sind.
Es gibt zwei grundlegende Transistor-Familien, die sich durch die Polung der drei Anschlüsse unterscheiden. Es gibt zu nahezu jedem NPN-Transistor einen passenden P‑Typ mit denselben Leistungswerten, aber umgekehrter Polarität – die sogenannten Komplementärtypen. Sie sind in anspruchsvolleren Anwendungen von Bedeutung, wenn es darauf ankommt, ein Transistorpaar gemeinsam agieren zu lassen. Dann ist es schon wichtig, dass beide dieselben Daten einschließlich Verstärkung und Kennlinie besitzen.
Die Pfeilrichtung des Emittersymbols entspricht der technischen Stromflussrichtung von Plus nach Minus!
Der Kreis um das Transistorsymbol ist optional und dient der besseren Erkennbarkeit.
Die häufiger benötigte Variante ist NPN.
Die »gängigen« Transistortypen sind für kleine Leistungen von bis zu 500 mW ausgelegt und damit geeignet, Lampen anzusteuern, auch für ein kleines, hochohmiges Platinenrelais mögen sie noch ausreichen, aber zum Ansteuern eines elektromagnetischen Signal- oder Weichenantriebs sind sie zu schwach.
Für derartige Anwendungen gibt es Leistungstransistoren, die sich nicht nur in den Werten, sondern auch in der Bauform erheblich von ihren kleinen Brüdern unterscheiden. In Schalplänen werden sie üblicherweise mit doppelten Kollektorlinien gekennzeichnet, häufig sind auch die normalen, einfachen Transistorsymbole zu finden. Das »Darlington«-Symbol ganz rechts ist selten anzutreffen.
Bei den Bauformen von Leistungstransistoren ist zunächst zu bemerken, dass sie augenfällig größer sind als Kleinleistungstypen.
Ein versteckter Unterschied ist jedoch, dass ihre außen liegenden metallenen Gehäuseteile mit einem der drei Anschlüsse verbunden sind, meist mit dem Kollektor. Die hutförmigen Leistungstransistoren weisen gar keinen separaten Anschluss für den Kollektor aus, nur Emitter- und Basisanschluss ragen unten aus dem Gehäuse.
Leistungstransistoren können bei hoher Belastung empfindlich warm werden, so warm, dass die Halbleiterschichten im Innern gefährdet wären.

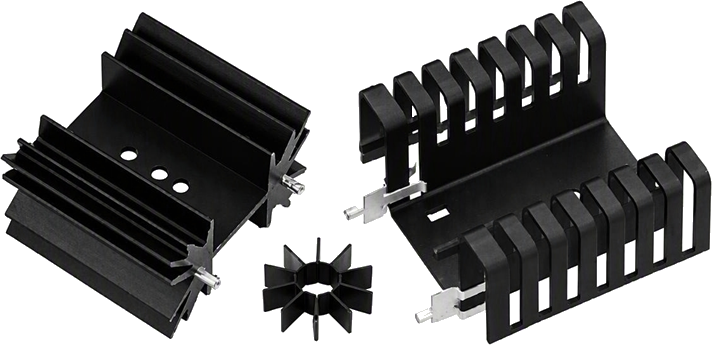

Für solche Fälle soll der Transistor auf ein wärmeableitendes Blech montiert werden, das die Oberfläche vergrößert und so die Wärme besser abführt. Es gibt zu den verschiedenen gehäuseformen unterschiedliche Ausführungen von Kühlkörpern, auch für Kleinleistungstransistoren.
Die beste Wärmeableitung bietet natürlich das Gehäuse, in dem die Schaltung eingebaut ist, doch wegen der Verbindung mit dem Kollektor bedarf es einer Isolation. Die Zubehörindustrie bietet spezielle Isoliersätze an, mit denen eine wärmeleitende Verbindung ohne elektrische Komplikationen möglich ist.
Der typische Einsatz von Transistoren im Modellbaumetier ist die Emitterschaltung, bei der der Emitter die Eingangsspannung liefert und am Kollektor der Verbraucher hängt.
Wichtig ist bei der Emitterschaltung, dass niemals die Basis ungeschützt mit Kollektor-Potential in Verbindung gebracht werden darf, das würde zu einem Durchbruch führen und der Transistor signalisierte mit einem Rauchzeichen seinen Exitus. Der Basis-Vorwiderstand RB ist also existenziell, wenn der Transistor aufgesteuert werden soll!
In der Abbildung der Emitterschaltung ist zu erkennen, dass beim NPN-Transistor positives Basis-(Eingangs-)potential in negatives Potential am Kollektor (Ausgang) umgewandelt wird. Beim PNP-Transistor ist das umgekehrt: negatives Basis-(Eingangs-)potential ergibt ein positives Ausgangspotential.
Wir haben deshalb niemals Probleme, wenn wir zur Ansteuerung einer Schaltung ein bestimmtes Potential brauchen, aber die vorherige Stufe der Schaltung nur deren Gegenteil hergibt. Einfach ein Transistor in Emitterschaltung dazwischen gehängt, schon klappt’s mit der Polung.
Führt man den Gedanken mit der Invertierung fort, gelangt man zu der Erkenntnis, dass nur dann invertiert wird, wenn ein passendes Eingangspotential an der Basis anliegt. Oft genug aber ist das, was an der Basis eines Transistors oder am Eingang einer Logikschaltung ankommt, nicht so eindeutig, wie eigentlich gewünscht – hier mal ein kleiner Kriechstrom, dort ein undeutlicher Spannungspegel, schon können wir nicht mehr sicher sein, was wohl passieren wird und was da am Kollektor ankommt. Selbst wenn diese Fehlerströme nur wenige µA betragen, können sie als Basisstrom schon einiges Unheil anrichten, denn am Kollektor kommt dieser Strom dann um einen nicht unbedeutenden Faktor verstärkt an. Nehmen wir nur den simplen BC 547, der einen Basisstrom bis zum 900-fachen verstärken kann!
Gezielt eingesetzte Widerstände sorgen für klar definierte Zustände, indem im Ruhezustand der Basis ein geringes Sperrpotential zugeführt wird, bei NPN-Transistoren muss das negativ sein, bei PNP-Transistoren positiv. Mit solchen Pull-down- oder Pull-up-Widerständen sperrt der Transistor sicher, solange kein ausreichendes Schaltpotential über den Basiswiderstand ankommt. Der Pull-Widerstand sollte mindestens das Doppelte des Basiswiderstands betragen, dann erfüllt er seinen Zweck, ohne dass der Transistor zu unempfindlich wird. In der Modellbahn-Elektronik sind 2 bis 47 kΩ als Basis-Widerstand und 100 kΩ als Pull-Widerstand durchaus probate Werte.
Auch auf der Ausgangsseite kann man schon für nachfolgende Schaltstufen Vorsorge treffen und dort Pull-up-Widerstände bei NPN und Pull-down-Widerstände bei PNP vorsehen, um aus einem Ausgangssignal ein zwischen plus und minus wechselndes zu machen.
Wie bei der Diode gibt es auch beim Transistor einen festen Spannungsabfall, der unabhängig von der Betriebsspannung und der Belastung des Transistors ist. Zwischen Basis und Emitter stellt sich immer eine Spannung von 0,7 V ein.
Überbrückt man diesen Spannungsabfall, entstehen besondere Effekte:
Wenn die Basis direkt mit dem am Emitter anliegenden Potential verbunden wird, ist die Potentialdifferenz von 0,7 V kurzgeschlossen, es findet kein Stromfluss statt.
Emitterpotential direkt an der Basis wirkt als Sperrpotential für die Emitter-Kollektor-Strecke..
Dieses Sperren des Transistors findet man häufig in der Schaltlogik und wird bei der Modellbahn gern zur Erzeugung der Signalbilder angewandt.
Verbinden wir Basis und Emitter nicht direkt, sondern über ein Bauteil mit anderem Spannungsabfall, versucht der Transistor die Differenz zu 0,7 V auszugleichen. Diese Eigenschaft sorgt so für einen konstanten Stromfluss.
Kippschaltungen lassen sich sowohl mit Transistoren als auch aus darauf spezialisierten Integrierten Schaltungen realisieren. Für den IC NE 555 sind hier zum Vergleich die Platinenentwürfe dargestellt.
Zugbetätigte Schalter z. B. geben nur kurze Impulse ab. Wollen wir das abgegebene Signal für längere Zeit erhalten, weil damit vielleicht eine Blockstrecke gesperrt werden soll, müssen wir es speichern. Mit einem Flipflop lassen sich bestimmte Ereignisse »merken«, bis es wieder in den neutralen Zustand zurückversetzt wird. Als Flipflop kommt auch ein bistabiles Relais in Betracht, das von einem Kontakt gesetzt und von einem anderen Kontakt zurückgesetzt wird.
Nachdem Sie eine solche Schaltung an die Stromversorgung angeschlossen haben, wird eine der beiden Leuchtdioden leuchten. Nur eine, niemals beide gleichzeitig. Der Ausgang auf der Seite mit der leuchtenden LED ist negativ, weil der Transistor dieser Seite leitet. Der Transistor der Gegenseite sperrt, weil das negative Potential über den Widerstand R1 bzw. R2 an dessen Basis gelangt.
Die Schaltung ist voll symmetrisch; deshalb kann man nicht vorhersagen, welche der beiden LED beim Einschalten aufleuchtet. Das ist von vielfältigen Einflussfaktoren abhängig, zum Beispiel von der Streuung der Bauteiletoleranzen, von Übergangswiderständen in den Anschlüssen oder Lötstellen, ja sogar Ihr bioelektrisches Feld kann Einfluss darauf nehmen, wenn Sie eine Hand nahe an die Schaltung halten.
In der Fachsprache heißt dieser Grundzustand, dass das Flipflop „nicht gesetzt“ ist. Dabei handelt es sich um eine völlig freie Definition, je nachdem, welche Seite Sie als die primäre definieren.
Zum Umschalten sind in der Schaltung zwei Taster vorgesehen, bezeichnet mit S1 und S2. Um das Flipflop umzuschalten, müssen wir den Taster auf der aktiven Seite betätigen. Damit erhält die Basis des leitenden Transistors direkten Kontakt mit Minus und sperrt. Die LED erlischt, liefert nun aber positives Potential an die gegenüberliegende Basis, welche daraufhin durchschaltet, den dortigen Ausgang mit Minus-Potential versorgt und diese LED aufleuchten lässt. Die Schaltung ist „gekippt“ und bleibt auch so, wenn der Taster losgelassen wird.
Erst ein Druck auf den Taster der nun aktiven Seite lässt den eben beschriebenen Vorgang spiegelverkehrt ablaufen, das Flipflop kippt zurück. Mehrfaches Triggern auf derselben Seite ändert nichts am Zustand des Flipflops.
Mit dem Flipflop sind wir in der Lage, mit Hilfe zweier unterschiedlicher Eingangsinformationen zwei entgegengesetzte Schaltzustände und damit Informationen zu speichern. Treten an die Stelle der Taster vom Zug ausgelöste Schalter, die negative Schaltimpulse liefern, lässt sich damit eine Blockstrecke steuern: Fährt ein Zug in den Blockabschnitt ein, setzt er das für diesen Blocks zuständige Flipflop. Verlässt er den Block, setzt er das Flipflop des nächsten Blocks und setzt dasjenige des verlassenen Blocks zurück. Alle Folgerungen aus diesen Feststellungen lassen sich dann über die Kollektor-Ausgänge veranlassen, also Signale setzen, Zwangsbremsung nachfolgender Züge veranlassen etc.
Etwas ärgerlich ist, dass man beim Einschalten der Stromversorgung vorher nie genau sagen kann, ob das Flipflop denn nun gesetzt oder nicht gesetzt sein wird. Doch hier ist leicht Abhilfe möglich. Ein kleiner 10nF-Kondensator parallel zu einem der Schalter kann einen sicheren Einschaltzustand verursachen, weil er sich beim Hochfahren der Anlage auflädt und so für den sonst vom Schalter erzeugten Impuls sorgt.
Der geringe Platzbedarf spricht eindeutig zugunsten der IC-Lösung, jedoch verfügt diese nur über einen Ausgang.
Unschlagbarer Vorteil der Lösung mit dem bistabilen Relais bleibt allerdings dessen »Merkfähigkeit« über das Abschalten des Stroms hinaus.
Die Transistor-Schaltung dagegen ist flexibler und lässt sich als Teil einer komplexen Schaltung leichter an irgendwelchen freien Stellen der Platine unterbringen. Sind höhere Leistungen zu schalten, können die Transistoren direkt durch Leistungstransistoren ersetzt werden.
Auch wenn Sie die Leuchtdioden an den Ausgängen nicht benötigen, sollten Sie sie einbauen, denn sie liefern Ihnen die Kontrollinformation, welchen Zustand das Flipflop gerade hat. Das gilt auch für die IC- und Relais-Lösung.
Manchmal wird gewünscht, mit nur einer Taste ein Flipflop abwechselnd ein und wieder auszuschalten.
Deren Einsatzmöglichkeiten sind eigentlich recht selten, denn sicherer sind in den meisten Fällen fest definierte Bedingungen für das Setzen oder Rücksetzen einer Kippstufe. Diese Eine-Taste-Lösungen erzeugen bei mir immer die „Märklin-Assoziation“, weil man bei den Wechselstromloks auch nie so genau weiß, in welche Richtung sie sich beim Aufdrehen des Fahrreglers in Bewegung setzen werden. Ebenso ist es beim Eine-Taste-Flipflop: War es jetzt gesetzt und ich setze es zurück? Oder umgekehrt?
Manchmal kann eine solche Schaltung durchaus auch nützlich sein; deshalb hier ein Schaltungsvorschlag für ein Eine-Taste-Flipflop:
Maßgeblich für die Wirkung eines Tastendrucks (Set oder Reset) ist der aktuelle Ladezustand des Kondensators. Der wiederum ist abhängig von der aktuellen Lage des Flipflops. Sperrt T1, kann sich der Kondensator C aufladen (a). Wird er über den Taster S entladen (b), öffnet er T1, was zum Kippen der Schaltung führt.
Ist C entladen ©, leitet der nächste Tastendruck Minus vom entladenen Kondensator an die Basis von T1, die Schaltung kippt zurück (d), C kann sich wieder aufladen.
Die Kippstufe namens Monostabiler Multivibrator, kurz Monoflop genannt, kippt nach Zeitablauf selbst zurück. Es besitzt nur eine stabile Ruhelage, aus der sie durch äußere Einflüsse gebracht werden kann. Nach Ablauf einer Frist kippt das Monoflop von sich aus wieder in den Grundzustand zurück. Man kann es mit einem Treppenhauslicht vergleichen, das durch Knopfdruck eingeschaltet wird und nach einem Zeitablauf wieder erlischt.
Im Ruhezustand sperrt der Transistor, denn seine Basis erhält negatives Potential über R2. Bei einem Druck auf den Taster S wird der Transistor aufgesteuert (fachsprachlich: Die Kippstufe wird gesetzt.), die LED leuchtet, der Ausgang wird negativ und der Kondensator C kann sich aufladen. Lässt man den Taster los, erlischt die LED nicht sofort, denn der Transistor erhält positives Basispotential vom Kondensator, bis dieser sich über RB und R2 entladen hat.
Ein sehr wichtiger Fakt ist dabei, dass ein erneutes Betätigen des Tasters die Verweilzeit des Monoflops neu startet, weil der Kondensator wiederum geladen wird. Diese Eigenschaft nennt man »nachtriggerbar«.
Eine Variante der monostabilen Kippschaltung, die im Aufbau eng mit den Flipflops korrespondiert, zeigt die folgende Abbildung. Im ungesetzten Status leitet T1, denn seine Basis wird über R1 aufgesteuert, und LED1 leuchtet. Ausgang Q erhält negatives Potential von T1. Der Elko kann sich über LED2 und den Emitter-Basis-Strom von T1 aufladen.
Bei einem Druck auf den Taster wird über den Kondensator die Basis von T1 negativ angesteuert, T1 sperrt, die Schaltung kippt: LED1 erlischt, Ausgang Q ist nicht mehr negativ, sondern wird über LED1 und deren Vorwiderstand in Pull-up-Funktion positiv.
Der Taster und T2 sind parallel geschaltet, das bedeutet, dass nach Loslassen des Tasters T2 dessen Funktion übernimmt und die Schaltung im gesetzten Zustand hält. Damit kann sich der Kondensator weiter über T2 entladen. Ist er jedoch entladen, erhält T1 wieder positives Basispotential von R1 und die Schaltung kippt zurück.
Die Dauer des gesetzten Zustands ist von zwei Faktoren abhängig: der Kapazität des Elkos und dem Widerstand R1, denn dieser ist verantwortlich für die Stärke des Entladestroms während der gesetzten Phase. Mit der Formel t = 0,7 × R1 × C lässt sich die Verweilzeit eines Monoflops annähernd berechnen. Dabei ist als Start der Zeitpunkt des Drückens des Tasters maßgeblich, nicht des Loslassens, denn mit dem Kippen übernimmt bereits T2 die Funktion des Tasters, sodass es für den weiteren Ablauf unerheblich ist, was sich dort abspielt. Lediglich wenn Sie den Taster über das Ende der Verweilzeit hinaus gedrückt halten, kann die Schaltung nicht zurück kippen. Bei dieser Monoflop-Variante ist kein Nachtriggern möglich.
Beim Triggern von Kippschaltungen wird „hart“ geschaltet, also mit einem Tastendruck von Null auf volle Potentialstärke umgeschaltet. In der Elektronik hat man es aber häufig auch mit weichen Spannungsverläufen zu tun, bestes Beispiel ist die sinusförmige Wechselspannung aus dem Stromnetz. Benötigt man harte Potentialsprünge, um eindeutige Schaltzustände zu erreichen, bedient man sich einer weiteren Kippschaltungs-Variante, nach ihrem Erfinder Schmitt-Trigger genannt.
Anstelle von Set- und Reset-Schaltern tritt beim Schmitt-Trigger der Spannungsvergleich an der Basis von T1, im Beispiel durch einen Spannungsteiler des Poti P mit R2 substituiert. Ändert sich das Basispotential, wird bei einer bestimmten Spannung T1 durchschalten und die Schaltung kippen lassen.
Wird die Spannung wieder reduziert, kippt die Schaltung nicht sofort zurück, sondern erst nach Erreichen einer bestimmten Potential-Untergrenze, die nicht mit der Einschaltschwelle identisch ist! Der Transistor verfügt über ein gewisses Beharrungsvermögen, nachdem er erst mal durchgeschaltet hat. Die Differenz zwischen Einschalt- und Ausschaltschwelle wird Hysterese genannt.
Mit dem Schmitt-Trigger haben wir eine Möglichkeit, kontinuierlich ablaufende Spannungsveränderungen an der Basis von T1 in harte Rechteckimpulse umzuwandeln, die am Ausgang immer ganz klare Plus- oder Minus-Signale ergeben, wie sie zum Beispiel in digitalen Anwendungen benötigt werden.
Das elektronische Pendant zum selbsthaltenden Relais ist die Thyristorschaltung.
Die beiden Transistoren behindern sich gegenseitig. Weil im Grundzustand keiner der beiden leitet, ist auch keine der beiden Basen leitfähig. Verbinden wir jedoch die Basis von T2 durch den Taster S2 mit positivem Potential, leitet T2. Damit gelangt negatives Potential zur Basis von T1 und steuert diesen auf, wofür der dankbare T1 positives Potential an die Basis von T2 schickt. Auch wenn der Taster schon wieder geöffnet ist, bleibt dieser Zustand erhalten.
Die Schaltung ist selbsthaltend, solange die Versorgungsspannung anliegt. Erst das Öffnen von S1 lässt den Stromfluss zusammenbrechen. Schließt man S1 wieder, passiert nichts, solange nicht mit S2 getriggert wird.
Die beiden Transistoren zu einem Bauteil zusammengefügt, ergeben den Thyristor. Der Steuer-Eingang wird hier mit Gate bezeichnet, die beiden äußeren Anschlüsse heißen Anode (+) und Kathode (-).
Durch den Einsatz eines Thyristors anstelle der Konstruktion mit zwei Transistoren wird beim Aufbau auf Platinen nicht allzu viel gewonnen.
Anstelle der Schalter können auch zwei Transistoren die Schaltung ergänzen. Die LED nebst Vorwiderstand übernimmt dann zusätzlich Pull-Up-Funktion für die Basis des Reset-Transistors T2, um außerplanmäßiges Abschalten zu verhindern.
Egal, ob nur eine Lampe vor sich hin blinkt oder zwei im Wechsel blinken, die dafür erforderlichen Schaltungen sind dieselben, man lässt für den einfachen Blinker halt eine Lampe/Leuchtdiode weg und ersetzt sie durch einen passenden Widerstand. Im Folgenden werden deshalb nur Wechselblinker beschrieben, wie sie z. B. am Bahnübergang zum Einsatz kommen.
Diese Schaltungen kann natürlich nicht nur Leuchtdioden betreiben. Anstelle von LED und Vorwiderständen lassen sich beliebige andere Verbraucher wie Lampen schalten. Sollte es sich dabei um verbrauchsstarke Abnehmer handeln, müssen Sie die Kleinleistungstransistoren gegen Leistungstypen austauschen.
Nehmen wir an, beim Einschalten leite T1. Damit erhält T2 negatives Basispotential über C1, bis sich C1 über R1 aufgeladen hat. Mit Erreichen der Ladespannung von C1 erhält die Basis von T2 positives Potential und T2 schaltet durch. Das negative Potential am Kollektor von T2 gelangt über C2 auch zur Basis von T1 und sperrt diesen. Damit hat C2 nun Gelegenheit, sich aufzuladen. Ist die Ladespannung von C2 erreicht, schaltet T1 wieder durch und sperrt T2. Und so geht das immer weiter, hin und her, bis jemand den Strom abschaltet.
Die Leuchtdioden blinken dabei im Gegentakt. Somit ist diese Minischaltung schon für einen Bahnübergang geeignet.
Wichtigster Fakt für die Blinkfrequenz sind die beiden Kondensatoren und die Widerstände R1 und R2.
Sind die beiden Widerstände und Kondensatoren gleich groß, vereinfacht sich die Formel auf die untere Fassung.
Bei gleich großen frequenzbestimmenden Bauteilen auf beiden Seiten der Schaltung schwingt der Oszillator symmetrisch. Wenn gewünscht, können natürlich auch unterschiedliche Einschaltphasen der beiden Transistoren erzielt werden durch unterschiedliche Werte der Bauteile.
Es gibt Situationen, in denen sich Blinken, Dauerlicht und gar nicht leuchten abwechseln, zum Beispiel bei Hl- und Ks-Signalbildern. Abschalten geht durch Trennen von der Betriebsspannung einfach, aber auch Dauerlicht ist ohne großen Aufwand möglich: Wird die Basis eines der Transistoren direkt mit Minus verbunden, sperrt dieser, sein Licht bleibt dunkel. Der andere Transistor aber leitet ständig, die Schaltung oszilliert nicht mehr, das Licht auf dieser Seite leuchtet permanent. Beim Öffnen der Verbindung Basis-Minus nimmt die Kippschaltung ihre Arbeit wieder auf.
